Sirva esto, como un pequeño homenaje a Vieta, marca que me hizo adentrarme en el mundo del hifi allá por los años 70. Sólo me limitaré a sus antiguos modelos.

Las imágenes están sacadas de internet, sobre todo de sitios de compra-venta, espero no moleste a nadie que las use para acompañar la reseña de cada modelo. (si alguien ve alguna suya y no le gusta que la use que me lo diga y la retiro de inmediato). Así como cada vez más de usuarios que han colaborado aportando fotos, documentos, etc. (Gracias!!!)

Si alguien tiene material Vieta y quiere colaborar enviando fotos, escaneados de folletos de la época o cualquier material de ese tipo, que me lo envíe al email: retrovieta@gmail.com (nuevo de uso exclusivo para el blog). De igual forma si alguien sabe las características de algunos de estos modelos, puede aportarlas mediante el uso de los "comentarios" a ver si conseguimos crear fichas lo más completas. Si alguien quiere donar alguna pieza o catálogo, sería muy bien recibida.

miércoles, 15 de diciembre de 2010

Vieta PR-3 (Garantía y manual de instrucciones)

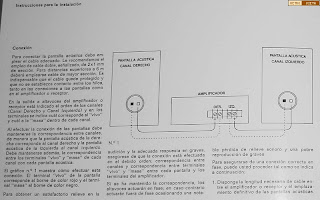

Garantía y manual de instrucciones de las cajas Vieta PR-3. Gracias a la colaboración de Pepe Perez.




(Click para ampliar imagen)

Modelo: Vieta PR-3
Garantía y manual de instrucciones.

(Imágenes: Pepe Perez - Gracias por tu colaboración)

domingo, 12 de diciembre de 2010

Folleto Vieta serie 5000

Folleto Vieta serie 5000. Gracias a la colaboración de Eduardo Hdez.





(Click para ampliar imagen)

Folleto Vieta serie 5000
Compuesto por:
Vieta A-5060N
Vieta RC-6200N
Vieta S-5033N
Vieta B-4200
Vieta G-5060
Cápsula M-95 HE
Mueble HM-57
Accesorio opcional:
Vieta E-5077N

(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

martes, 7 de diciembre de 2010

Catálogo Vieta serie 5000 (Sistema 5001 & Sistema 5002)

Catálogo Vieta serie 5000 (Sistema 5001 & Sistema 5002) . Gracias a la colaboración de Eduardo Hdez.


(Click para ampliar imagen)

Catálogo Vieta serie 5000 (Sistema 5001 & Sistema 5002)
Modelos:
Vieta A-5035N
Vieta A-5060N
Vieta RC-6100N
Vieta RC-6200N
Vieta S-5033N
Vieta B-4200
Vieta E-500
Vieta E-504
Vieta G-5100
Vieta G-5060
Cápsula M-95 HE
Cápsula M-75 EDT2

(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

Catálogo Vieta Serie BD

Catálogo Vieta Serie BD. Gracias a la colaboración de Eduardo Hdez.


(Click para ampliar imagen)

Modelos:
Vieta BD-6070
Vieta BD-6100
Vieta BD-6200
Vieta BD-6300

(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

lunes, 6 de diciembre de 2010

Vieta BD-6070

Vieta BD-6070. Gracias a la colaboración de Eduardo Hdez quien a aportado el catálogo al cual corresponde la imagen y datos técnicos.


(Click para ampliar imagen)

Modelo: Vieta BD-6070
Características técnicas:
Gabinete acustico: Bass-reflex
Parámetro de forma,n: 6,7
Q of vented box (Ql): 1,46
Frecuencia resonancia: 50Hz
Volumen neto: 6,6(l)
Vías: 2
Graves: 1 de 140mm cono de algodón
Agudos: 1 de 25mm cúpula blanda con ferrofluido
Crossover network: L-C type
Crossover roll off: 18dB/oct
Rango de frecuencias: 51-22000Hz
Impedancia nominal: 8oHm
Eficiencia (1w,1m):
Pink noise: 91dB
White noise: 95dB
Sinusoidal: 90dB
Power handling Capacity: 100W RMS
Amplificación mínima recomendad: 25W RMS
Medidas: 315x200x174mm
Peso: 5Kg

(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

Vieta BD-6100

Vieta BD-6100. Gracias a la colaboración de Eduardo Hdez quien a aportado el catálogo al cual corresponde la imagen y datos técnicos.


(Click para ampliar imagen)

Modelo: Vieta BD-6100
Características técnicas:
Gabinete acustico: Bass-reflex
Parámetro de forma,n: 0,7
Q of vented box (Ql): 2,26
Frecuencia resonancia: 31Hz
Volumen neto: 23,2(l)
Vías: 3
Graves: 1 de 200mm cono de papel
Medios: 1 de 70mm cono de algodón
Agudos: 1 de 25mm cúpula blanda
Crossover network: L-C type
Crossover roll off: 6-12dB/oct
Rango de frecuencias: 36-22000Hz
Impedancia nominal: 8oHm
Eficiencia (1w,1m):
Pink noise: 94,2dB
White noise: 95,4dB
Sinusoidal: 95dB
Power handling Capacity: 100W RMS
Amplificación mínima recomendad: 15W RMS
Medidas: 480x285x252mm
Peso: 8Kg

(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

Vieta BD-6200

Vieta BD-6200. Gracias a la colaboración de Eduardo Hdez quien a aportado el catálogo al cual corresponde la imagen y datos técnicos.


(Click para ampliar imagen)

Modelo: Vieta BD-6200
Características técnicas:
Gabinete acustico: Bass-reflex
Parámetro de forma,n: 4,41
Q of vented box (Ql): 1,65
Frecuencia resonancia: 39Hz
Volumen neto: 30(l)
Vías: 3
Graves: 1 de 200mm cono de algodón
Medios: 1 de 70mm cono de algodón
Agudos: 1 de 25mm cúpula blanda
Crossover network: L-C type
Crossover roll off: 6-12dB/oct
Rango de frecuencias: 35-22000Hz
Impedancia nominal: 8oHm
Eficiencia (1w,1m):
Pink noise: 93,2dB
White noise: 94,6dB
Sinusoidal: 94dB
Power handling Capacity: 120W RMS
Amplificación mínima recomendad: 20W RMS
Medidas: 550x305x252mm
Peso: 10Kg


(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

Vieta BD-6300

Vieta BD-6300. Gracias a la colaboración de Eduardo Hdez quien a aportado el catálogo al cual corresponde la imagen y datos técnicos.


(Click para ampliar imagen)

Modelo: Vieta BD-6300
Características técnicas:
Gabinete acustico: Infinito
Q of vented box (Ql): Qr0,74
Frecuencia resonancia: 54Hz
Volumen neto: 49(l)
Vías: 3
Graves: 1 de 300mm cono de algodón
Medios: 1 de 70mm cono de algodón
Agudos: 1 de 25mm cúpula blanda con ferrobluido
Crossover network: L-C type
Crossover roll off: 6-6-12dB/oct
Rango de frecuencias: 30-22000Hz
Impedancia nominal: 8oHm
Eficiencia (1w,1m):
Pink noise: 92,2dB
White noise: 93,6dB
Sinusoidal: 93dB
Power handling Capacity: 150W RMS
Amplificación mínima recomendad: 25W RMS
Medidas: 840x298x263mm
Peso: 15Kg


(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

Vieta A-5035N

Vieta A-5035N. Gracias a la colaboración de Eduardo Hdez quien a aportado el catálogo al cual corresponde la imagen y datos técnicos.


(Click para ampliar imagen)

Modelo: Vieta A-5035N
Características técnicas:
Potencia RMS, 20-20.000 Hz: 35/35 W
Distorsión armónica total: 0,08%
Distorsión por intermodulación: 0,09%
Respuesta de frecuencias:
20-20.000 Hz +- 0,5dB
Entradas: Phono, Aux, Sint, Cinta.

(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

Vieta RC-6100N

Vieta RC-6100N. Gracias a la colaboración de Eduardo Hdez quien a aportado el catálogo al cual corresponde la imagen y datos técnicos.


(Click para ampliar imagen)

Modelo: Vieta RC-6100N
Características técnicas:
En breve.-

(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

Vieta S-5033N

Vieta S-5033N. Gracias a la colaboración de Eduardo Hdez quien a aportado el catálogo al cual corresponde la imagen y datos técnicos.



(Click para ampliar imagen)

Modelo: Vieta S-5033N
Características técnicas:
En breve.-

(Imágenes: Eduardo Hdez - Gracias por tu colaboración)

Vieta RC-6200N

Vieta RC-6200N. Gracias a la colaboración de Eduardo Hdez quien a aportado el catálogo al cual corresponde la imagen y datos técnicos.



(Click para ampliar imagen)

Modelo: Vieta RC-6200N
Características técnicas:
Wow & flutter: 0,05% (WRMS)
Relación señal/ruido, dolby: 65dB
Respuesta de frecuencias:
Metal, 20-19.000Hz
Normal, 30-16.000Hz
Separación entre canales: 55dB
Cabezal: Senduzt, ultra duro.
Cintas: Metal, FeCr, CrO2, Normal.
Ajuste polarización (bias)
Selector escala de LEDs:
Peak ó VU
Dolby N.R.
Conexión para temporizador.

(Imágenes: Eduardo Hdez - Gracias por tu colaboración)
